Chapter 2：层次化存储¶

约 2095 个字 12 张图片预计阅读时间 7 分钟

几个概念补充
存储技术
缓存性能优化

1. 几个概念补充¶

1.1 Write Stall 与 Write Buffer¶

运行过程中不可避免会访问内存，即便使用了缓存，在某些情况下还是会发生写回内存的情况。这时候就会出现 Write Stall，即 CPU 等待写回内存的时间。

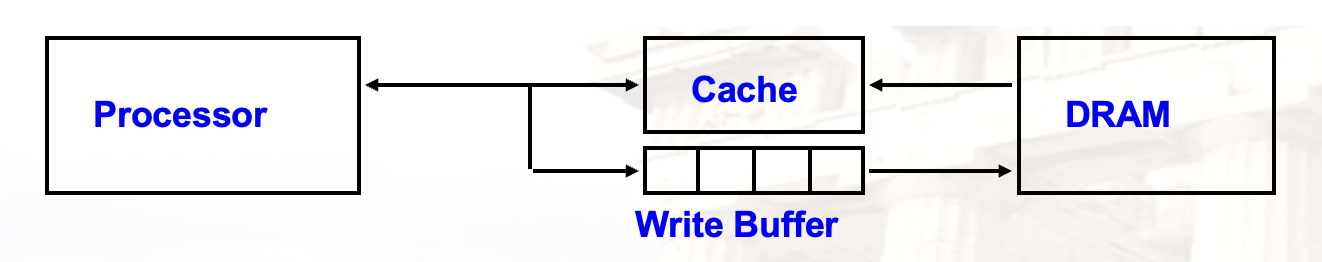

为了减少 write stall，引入了一种叫写缓冲区的组件：

一个临时保存待写入主存的 cache
也不能完全避免掉 write stall，毕竟 buffer 的大小是有限的

1.2 Write Buffer 的工作原理¶

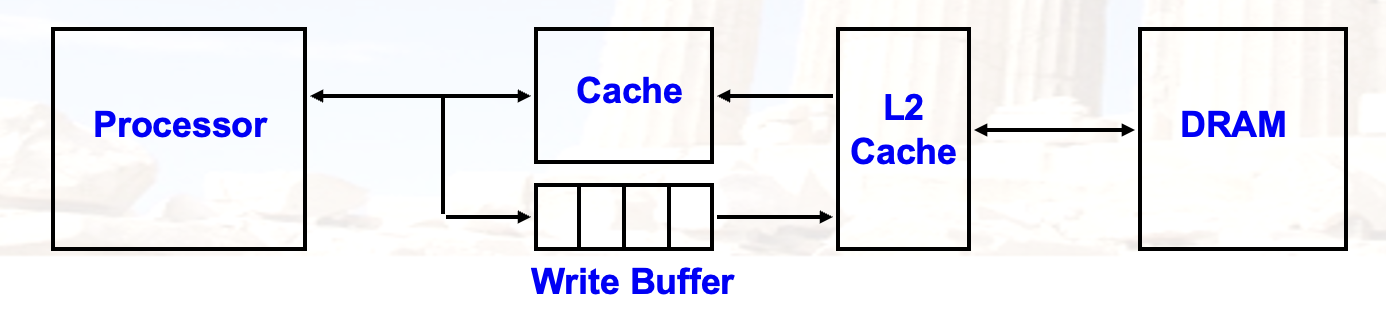

引入二级缓存后：

1.3 统一缓存与分离缓存¶

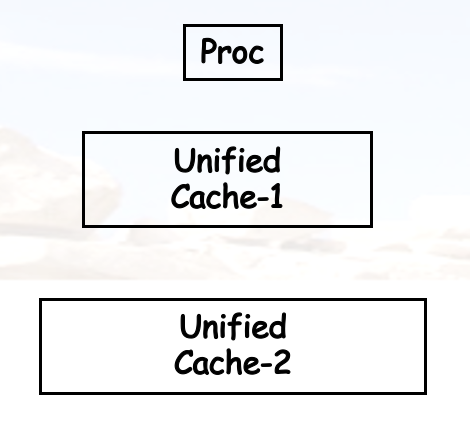

Unified Cache:

指令和数据共用一个 cache
更少的硬件，更低的命中率

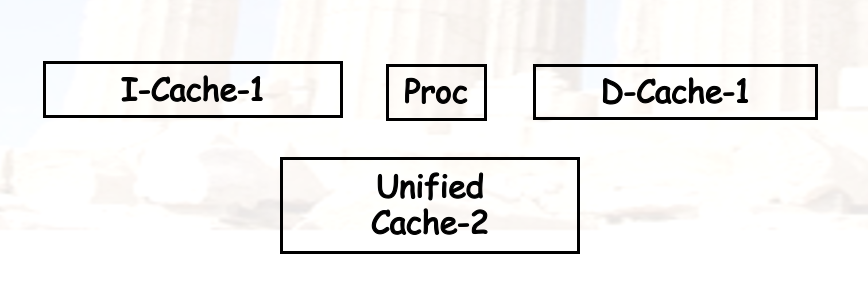

Split Cache:

指令和数据分开存储
一般是一级缓存分开，二级缓存统一

1.4 缓存缺失的分类：3C¶

Compulsory Misses: 冷启动 miss，第一次访问数据时发生的缺失
Capacity Misses: 容量 miss，缓存容量不足导致的缺失
Conflict Misses: 冲突 miss，多个数据映射到同一个缓存块导致的缺失

1.5 AMAT：平均存储访问时间¶

\[ \text{AMAT} = \text{Hit Time} + \text{Miss Rate} \times \text{Miss Penalty} \]

Example 1

Suppose a processor executes at
- Clock Rate = 200 MHz(5 ns per cycle), Ideal(no misses) CPI = 1.1
- 50% arith/logic, 30% ld/st, 20% ctrl
Suppose that 10% of memory operations get 50 cycle miss penalty.
Suppose that 1% of instructions get same miss penalty.

Calculate the AMAT and real CPI.

参考答案

Answer:

AMAT = (1/1.3)x[1.1+0.01x50]+(0.3/1.3)x[1.1+0.1x50] = 2.54
CPI = ideal CPI + average stalls per instruction
- = 1.1 + [0.3 x 0.1 x 50] + 1 x 0.01 x 50 = 3.1

2. 存储技术¶

2.1 SRAM 与 DRAM¶

SRAM
- 延时更低
- 需要低电量来维护存储信息
- 常用作 cache
DRAM
- 延时比 SRAM 高
- 需要定期刷新
- 地址线是复用的：上半部分为行，下半部分为列
- 把 DRAM 以 bank 的形式组织成主存

2.2 存储性能提升¶

Multiple access to same row
SDRAM: Synchronous DRAM
Wider interfaces
DDR: Double Data Rate
Multiple banks on each DRAM device

3. 缓存性能优化¶

3.1 缓存性能优化：基础版¶

Larger block size / 更大的缓存单元块容量
- Reduces compulsory misses
- Increases capacity and conflict misses, increases miss penalty
Larger total cache capacity to reduce miss rate / 更大的缓存总容量
- Increases hit time, increases power consumption
Higher associativity / 更高级别的组相联
- Reduces conflict misses
- Increases hit time, increases power consumption
Higher number of cache levels / 更多级别缓存
- Reduces overall memory access time
Giving priority to read misses over writes / 优先处理读缺失
- Reduces miss penalty
Avoiding address translation in cache indexing / 避免地址转换
- Reduces hit time

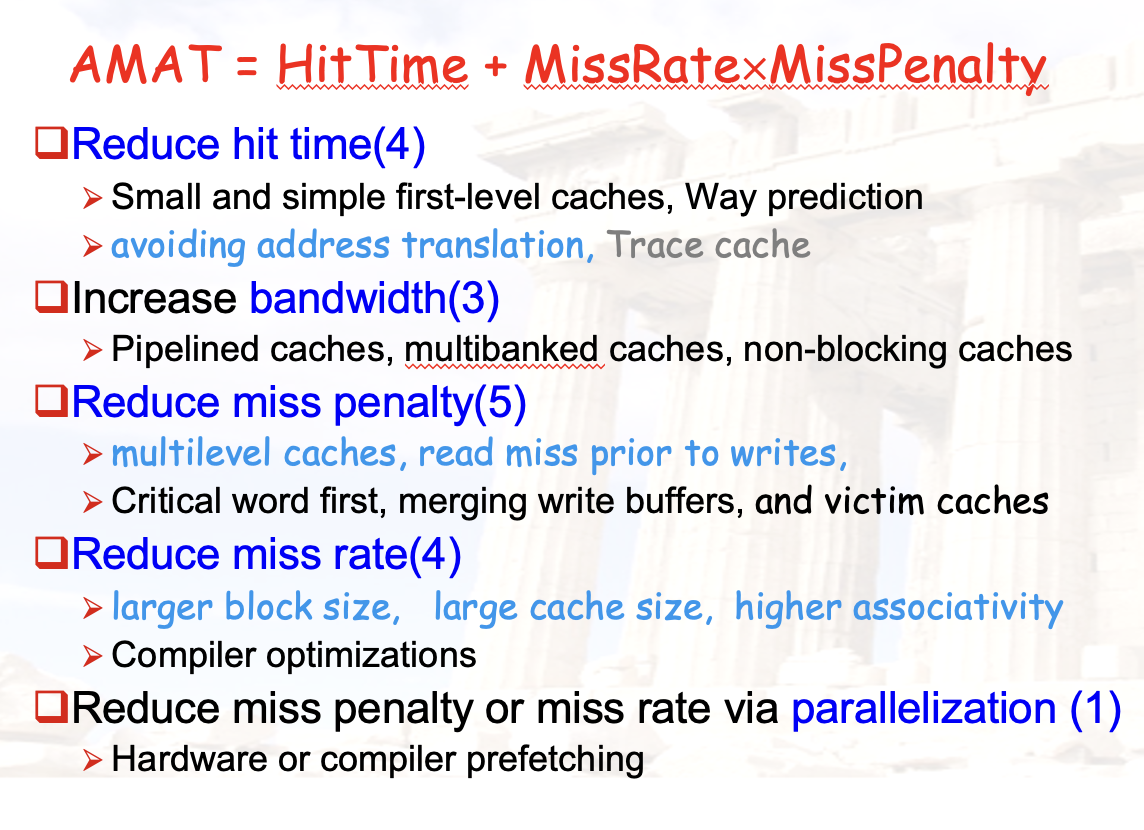

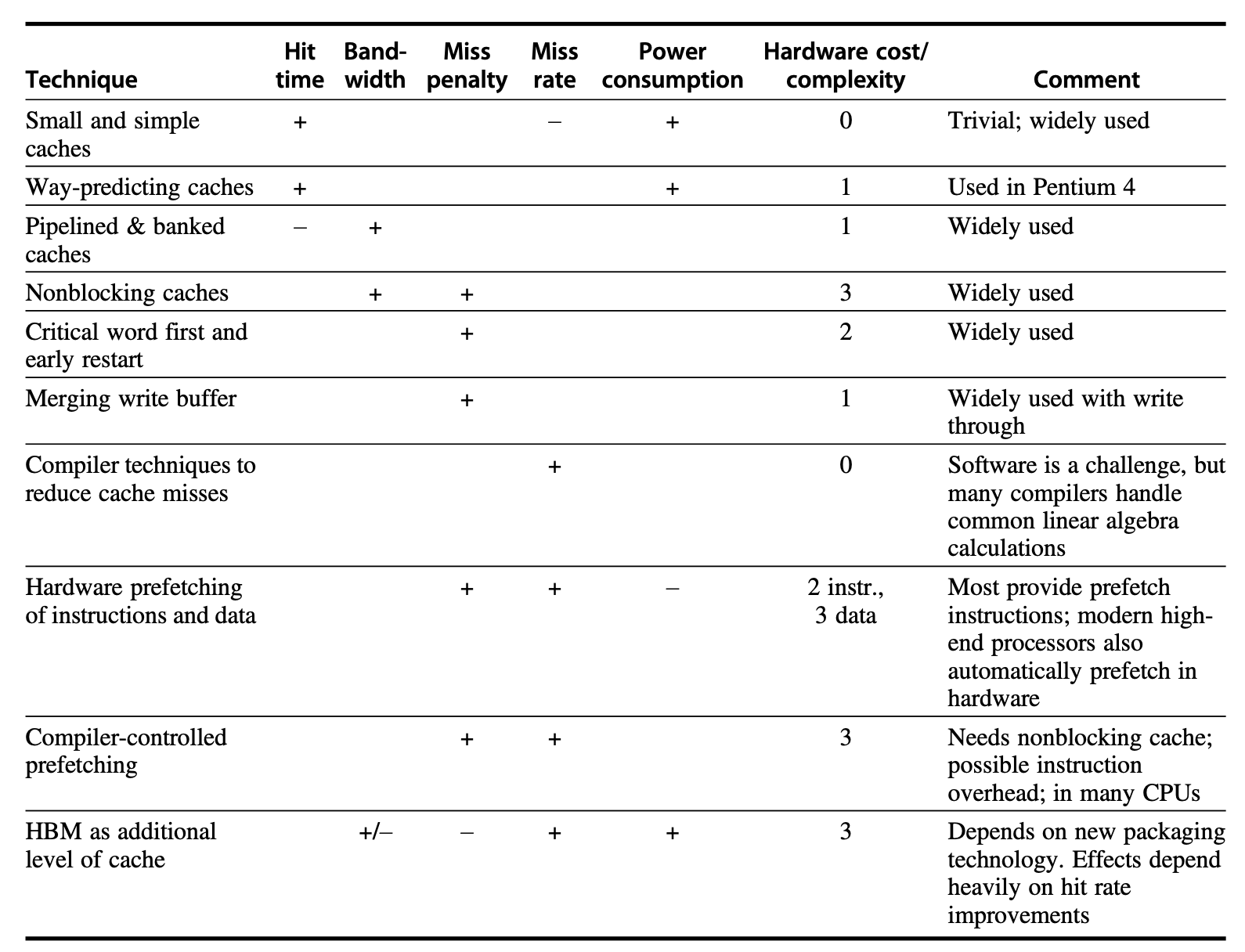

3.2 缓存性能优化：进阶版¶

请务必抄在你的 A4 纸上

3.3 一、降低命中时间¶

1. Small and Simple Caches：小而简单的缓存

硬件少，自然访问过程就快
直接映射的命中时间比组相联更快
把 cache 与 CPU 芯片结合在一起是更好的选择

2. Way Prediction：路预测

组相联的时候，采用预测器来预测数据所在的路
如果预测错误，会增加命中时间
预测正确率
- > 90% for two-way, > 80% for four-way
- I-cache has better accuracy than D-cache

3. Avoiding Address Translation：避免地址转换

TLB
三种 cache 的地址转换方式
- PIPT: Physically Indexed, Physically Tagged
- VIVT: Virtually Indexed, Virtually Tagged（或者就直接叫 Virtual Cache）
- VIPT: Virtually Indexed, Physically Tagged

3.4 Cache 架构¶

以下内容整理于文章：知乎：关于Cache的歧义/别名问题和VIVT/VIPT/PIPT架构

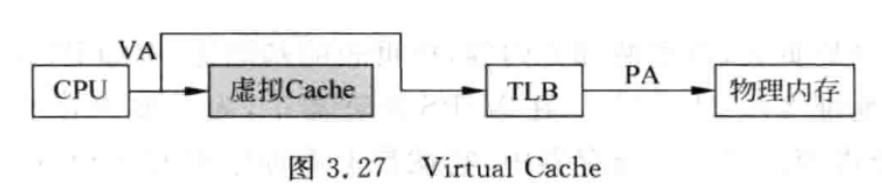

(1) VIVT

实现较为简单
存在两大问题
- 歧义 ambiguity：两个进程使用相同的 virtual tag 对应到不同的 physical tag，可以通过 flush 解决
- 别名 aliasing：两个进程使用不同的 virtual tag 对应到相同的 physical tag

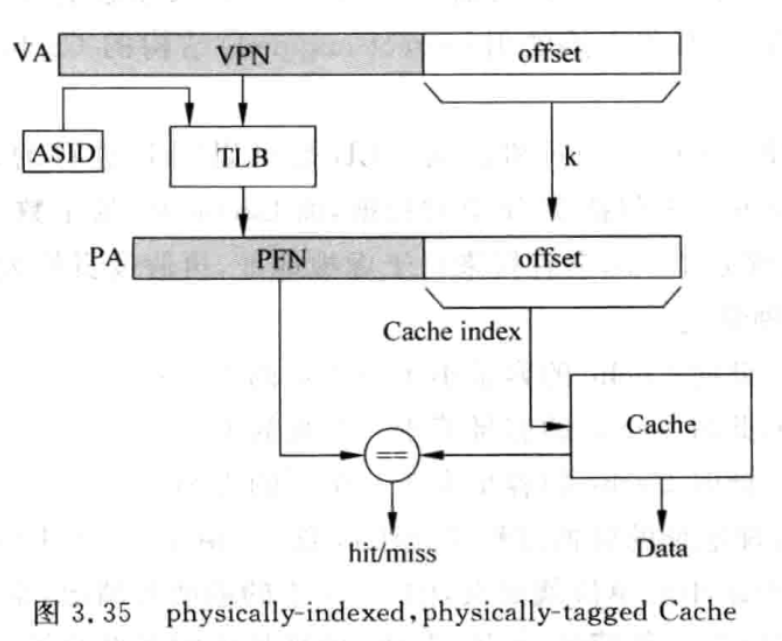

(2) PIPT

由于物理地址唯一，没有歧义与别名问题
无论命中与否，都会经过 TLB 或者页表转换，增加了访问时间

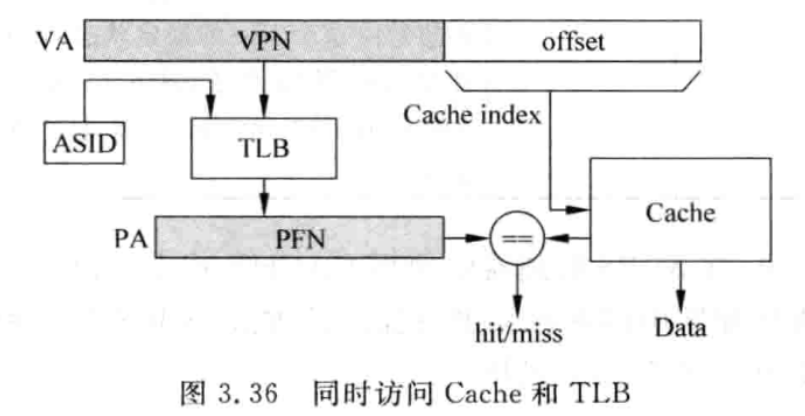

(3) VIPT

使用虚拟地址的一部分作为 index，使用物理地址的一部分作为 tag
TLB 翻译得到 PFN 和 index 索引 Cache 是同时进行的
想要解决歧义别名问题，只需使得 \(\text{index+offset} \leq \text{page offset}\)(直接映射)，也可以通过增加组相联度来解决

4. Trace Cache：跟踪缓存

根据 CPU 的实际执行情况来设计 cache
对于指令缓存，可以动态跟踪指令的执行序列（包括分支情况）放入 cache
- 指令流出流水线的时候，把指令段打包成 trace 放入 cache
- 由于局部性原理，大部分分支预测是正确的

3.5 二、增大带宽¶

1. Pipelined Caches：流水线缓存

把缓存访问的过程流水化，提高吞吐量
但是会增加分支预测错误的惩罚

2. Multibanked Caches：多 bank 缓存

把缓存划分为独立的 bank，以支持顺序访问
当访问序列恰好按照 bank 数量展开的时候，可以提高带宽

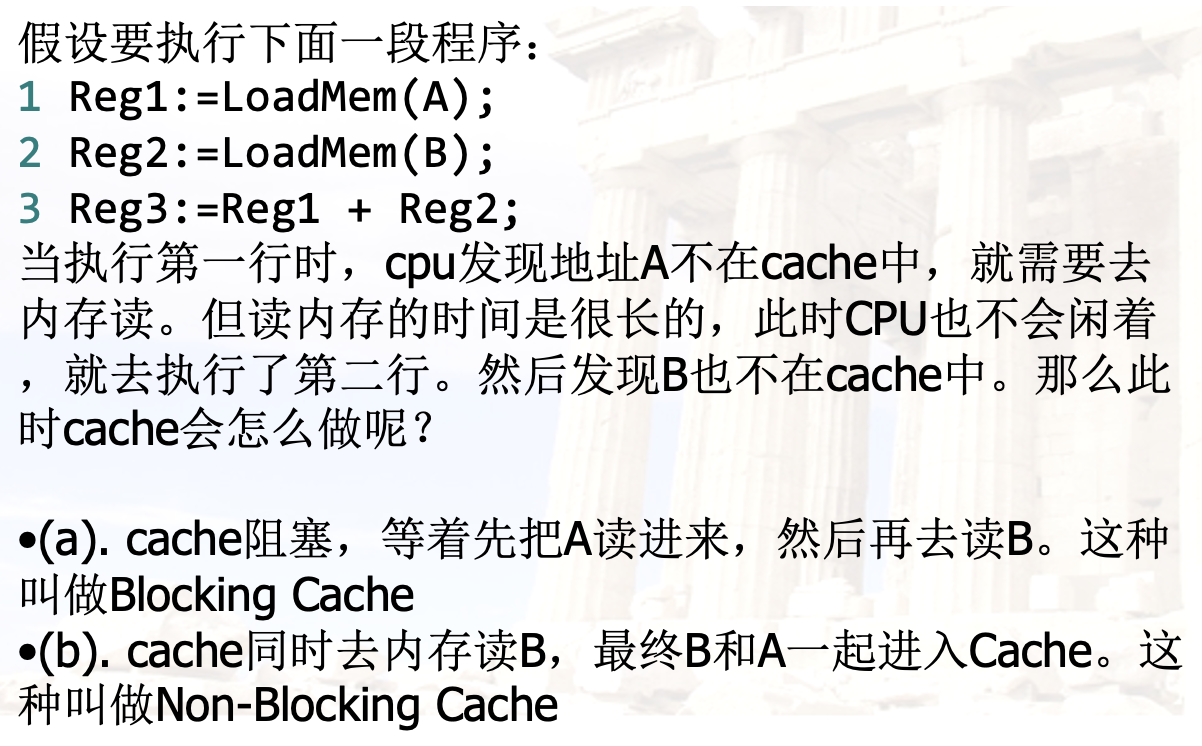

3. Nonblocking Caches：非阻塞缓存

Hit under (multiple) miss
一个 cache line 可以同时处理多个请求
与乱序执行相结合，能让 CPU 在 cache miss 之后还能接着执行

3.6 三、减少缺失开销¶

1. Multilevel Caches：多级缓存

"All problems in computer science can be solved by another level of indirection." - David Wheeler

一级缓存可以减少 hit time，二级缓存可以减少 miss penalty
一级缓存的 miss penalty 就是二级缓存的 AMAT
区分两个概念
- Local Miss Rate: 本级缓存缺失量 / 本级缓存访问量
- Global Miss Rate: 本级缓存缺失量 / CPU 访问量

2. Giving Priority to Read Misses over Writes：优先处理读缺失

如果有 write buffer，则可以暂缓处理写缺失，优先处理读缺失
但是处理读缺失的时候要检查写缓冲区，确保数据的一致性

3. Critical Word First & Early Restart：关键字优先 & 提前重启

不需要等到一个 block 都从 cache 取完之后再执行
- 优先取出关键字，而不是整个 block
- 也被称为 wrapped fetch 或 requested word first
需要的 word 取好之后就可以开始执行了
- 这被称为 early restart

4. Merging Write Buffer：合并写缓冲区

Write miss 的时候，如果恰好写的地址在写缓冲区里，可以合并写操作
一定程度上可以缓解写缓冲区满而造成的 stall

5. Victim Caches：牺牲缓存

一个容量较小的全相联缓存
原缓存块被替换的时候，会把这个块放入 victim cache
如果下次访问的时候发现在 victim cache 里，就可以减少 miss penalty

3.7 四、减少缺失率¶

回顾缺失的 3C 分类：

Compulsory Misses: 冷启动 miss，第一次访问数据时发生的缺失
Capacity Misses: 容量 miss，缓存容量不足导致的缺失
Conflict Misses: 冲突 miss，多个数据映射到同一个缓存块导致的缺失

再加一个：

Coherence Misses: 一致性 miss，多个 cache 之间的一致性问题导致的缺失（在第五章会讲）

三个变量：

Block Size：缓存块大小
Cache Size：缓存容量
Associativity：组相联度

以下，我们固定其他两个变量，讨论如何优化第三个变量。

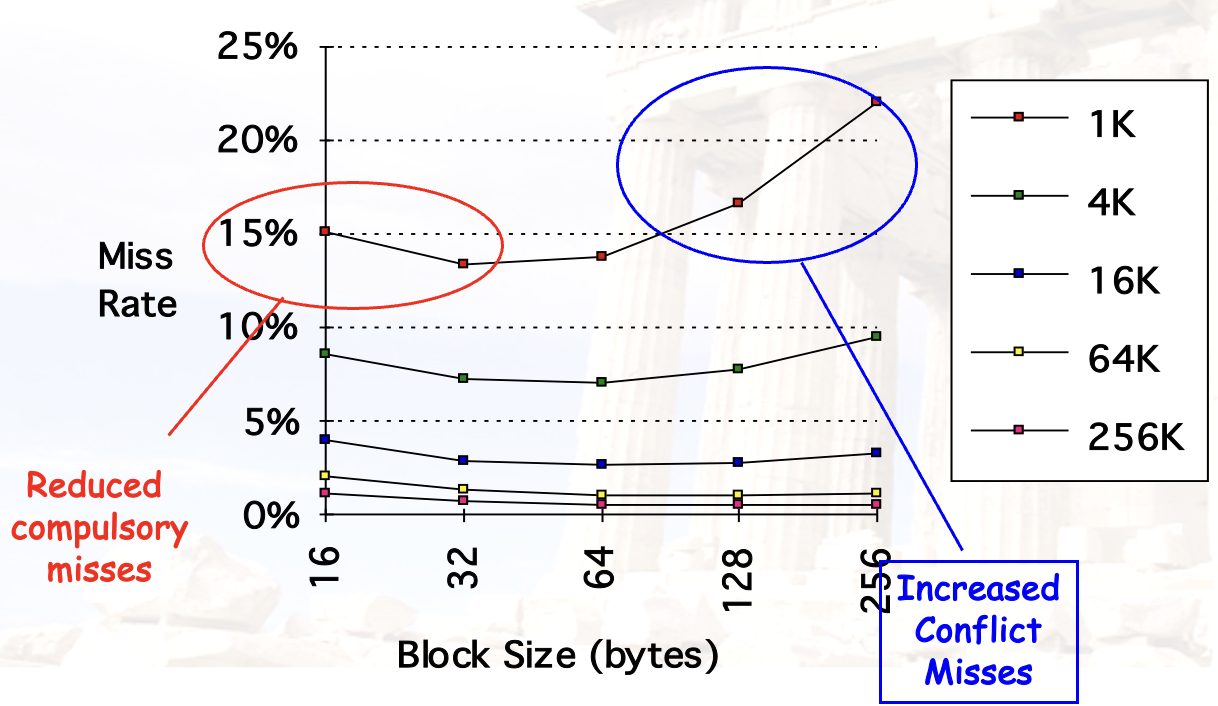

1. Larger Block Size：更大的缓存块

利用空间局部性，减小 compulsory misses
由于更大的缓存块需要存取，增加了 miss penalty
会增加 conflict misses，甚至可能导致 capacity misses

2. Larger Cache Size：更大的缓存容量

能够减小 capacity misses
代价是更长的 hit time、更高的成本

3. Higher Associativity：更高级别的组相联

能够减小 conflict misses
经验法则：大小为 N 的直接映射 cache 的 miss rate 大约等于大小为 N/2 的两路组相联 cache 的 miss rate
需要注意的是，不同的相联度可能会影响 clock cycle time，进而影响整体性能

4. Compiler Optimizations：编译器优化

不做其他的硬件优化，只通过编译器优化来减少缺失率：

指令级别：
- 重排指令、冲突分析
数据级别：
- Merging Arrays 数组合并
- Loop Interchange 循环交换
- Loop Fusion 循环融合
- Blocking 数据块化

5. Way Prediction & Pseudo-Associative：路预测与伪相联

3.8 五、通过并行减少缺失率或缺失开销¶

1. Hardware Prefetching：硬件预取

在真正用到之前，提前把数据或指令放入 cache
减少 compulsory misses
由于可能会把有用的 blocks 挤出 cache，也许会增加其他的 miss
- 所以许多 cache 有一个 prefetch buffer

2. Compiler-controlled Prefetch：编译器控制的预取

编译器插入预取指令
需要在预取的开销与其获得的性能提升之间取得平衡
