Chapter 5：线程级并行（TLP）¶

约 1070 个字 32 行代码 10 张图片预计阅读时间 4 分钟

TLP
- 多处理器
- 缓存一致性
- 线程同步
- 内存连续性

1. 多处理器（MultiProcessor）¶

1.1 多处理器：概述¶

为什么要使用多处理器？

提升性能
单处理器性能瓶颈
多处理器属于 MIMD（Multiple Instruction Multiple Data）架构
内部还可以继续划分

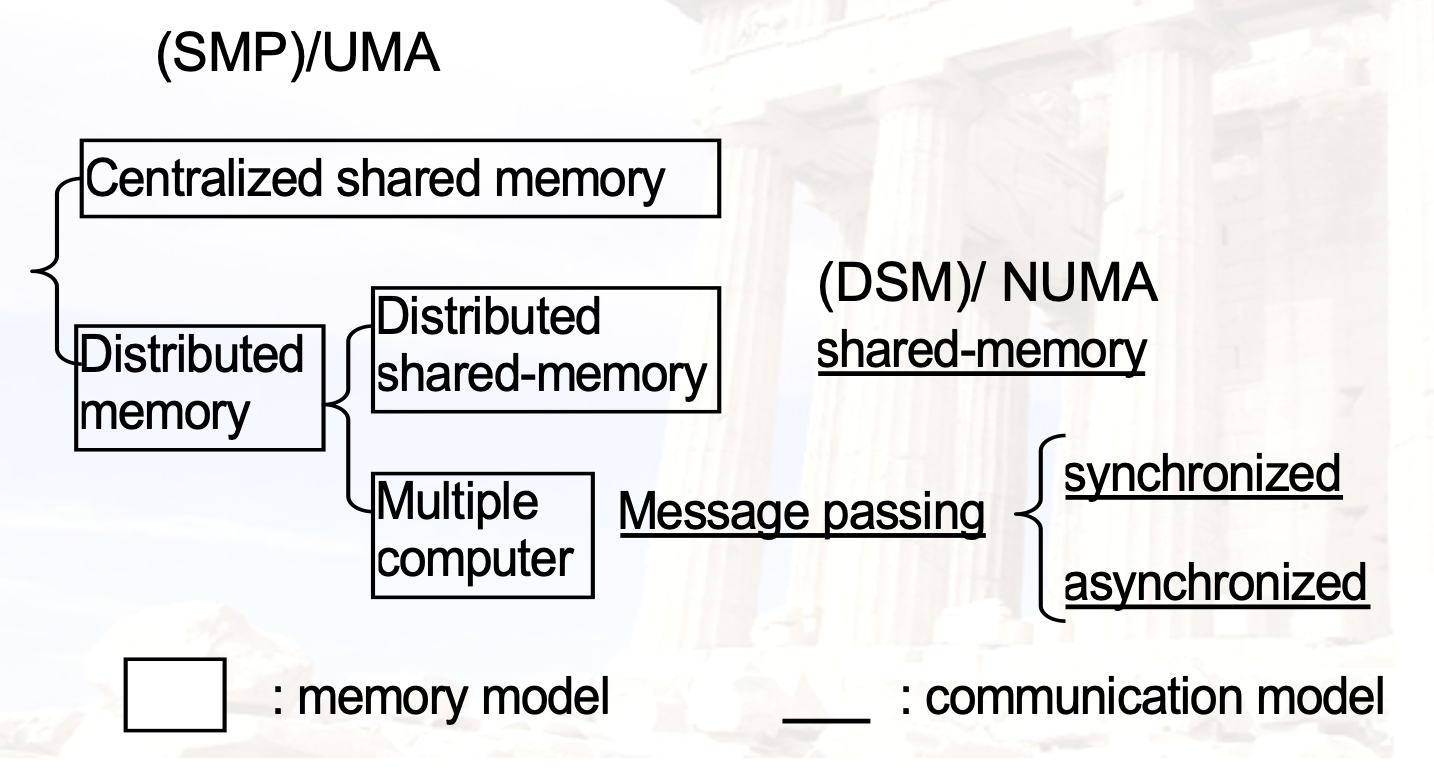

1.2 多处理器：分类¶

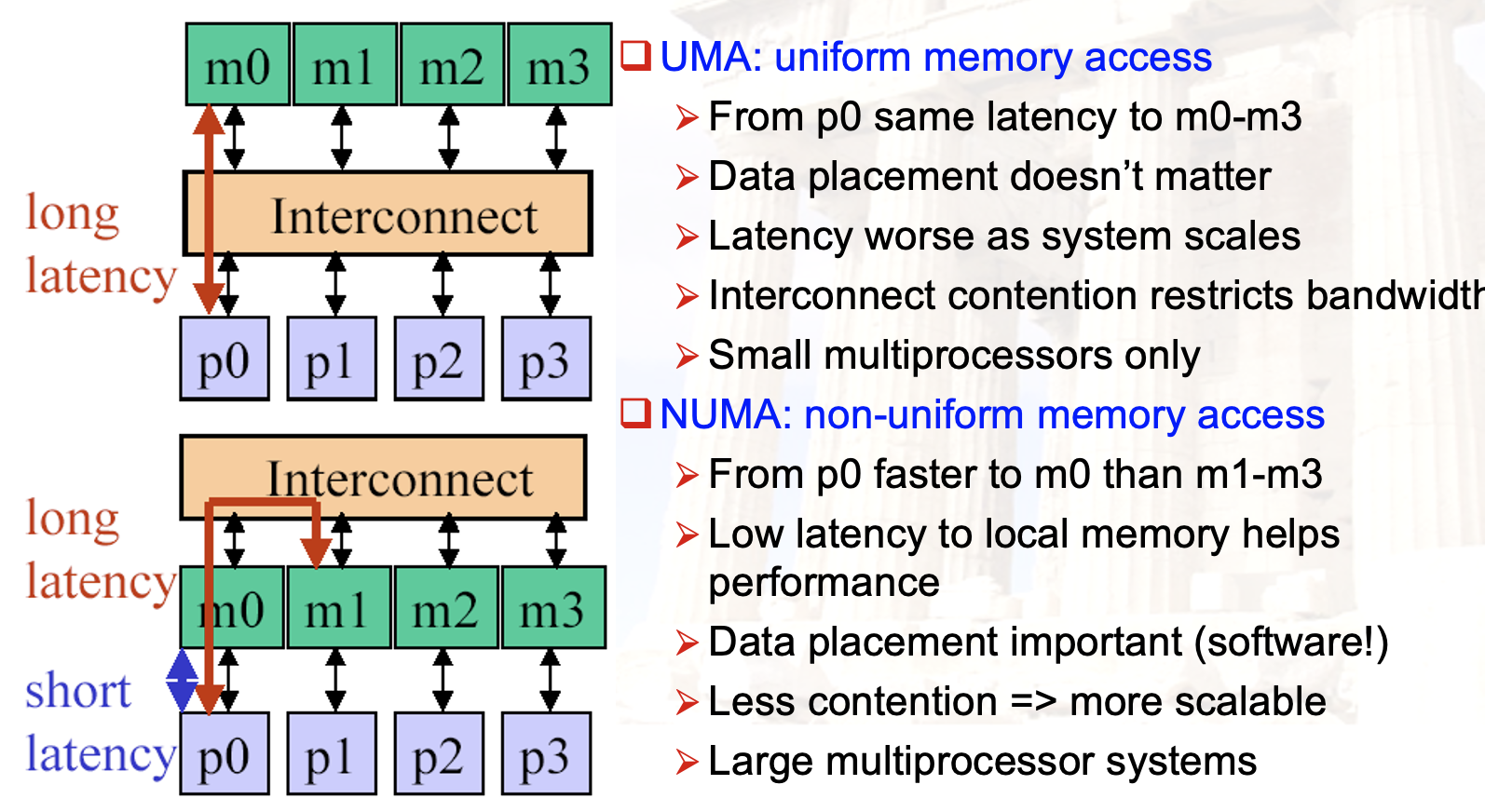

1.3 UMA vs. NUMA¶

1.4 编程模型¶

Multiprogramming：无交流
Shard Address Space：通过内存共享
Message Passing：通过消息传递
Data Parallel：在不同数据上同时处理，并全局实时交换信息

1.5 多处理器：问题¶

有限的程序并行性
处理器之间的通信延迟
- 硬件解决方法：缓存共享数据
  - 带来了问题：缓存一致性
- 软件解决方法：同步

2. 缓存一致性（Cache Coherence）¶

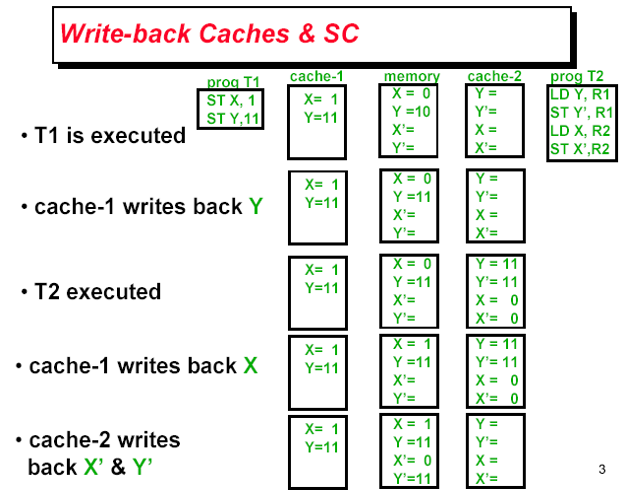

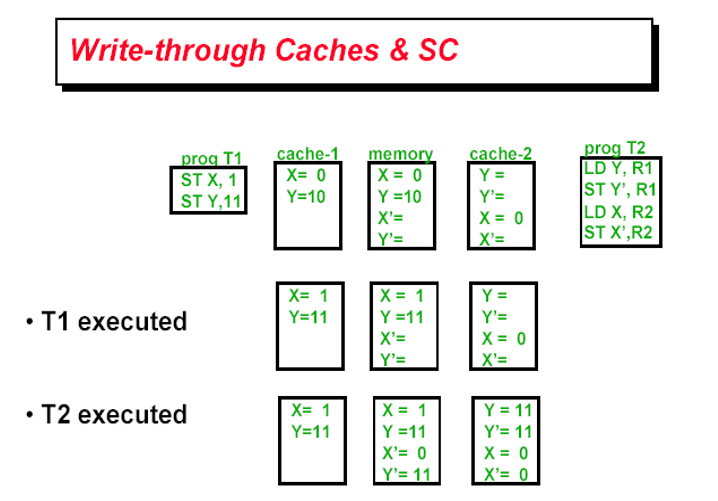

2.1 缓存一致性：例子¶

2.2 缓存一致性：定义¶

在 Shared Memory 情况中，对同一块内存，可能有不同的处理器进行读写操作。如果每个处理器有自己的缓存，那么就会出现一个问题：当一个处理器修改了内存中的数据，其他处理器的缓存中仍然保留着旧的数据。因此需要：

P1 Read[X] => P1 Write[X] => P1 Read[X] will return X
P2 Read[X] => P1 Write[X] => will return value written by P1
P1 Write[X] => P2 Write[X] => Serialized (all processor see the writes in the same order)

总的来说，就是需要保证对同一个地方的写保持序列化。

课程介绍两种策略：

监听策略（snooping）
目录策略（directory-based）

2.3 Snooping 协议：概述¶

处理器之间可以通信
如果 P1 写入 X，需要通知其他的处理器
其他处理器监听通知，并作出相应操作
- 如果自己的 cache 也含有 X 的副本，根据策略进行处理
  - Write Invalidate：将 X 的副本置为无效
  - Write Broadcast：将 X 的副本置为最新（由 P1 写入）
这里的写序列化是通过 bus 来实现的

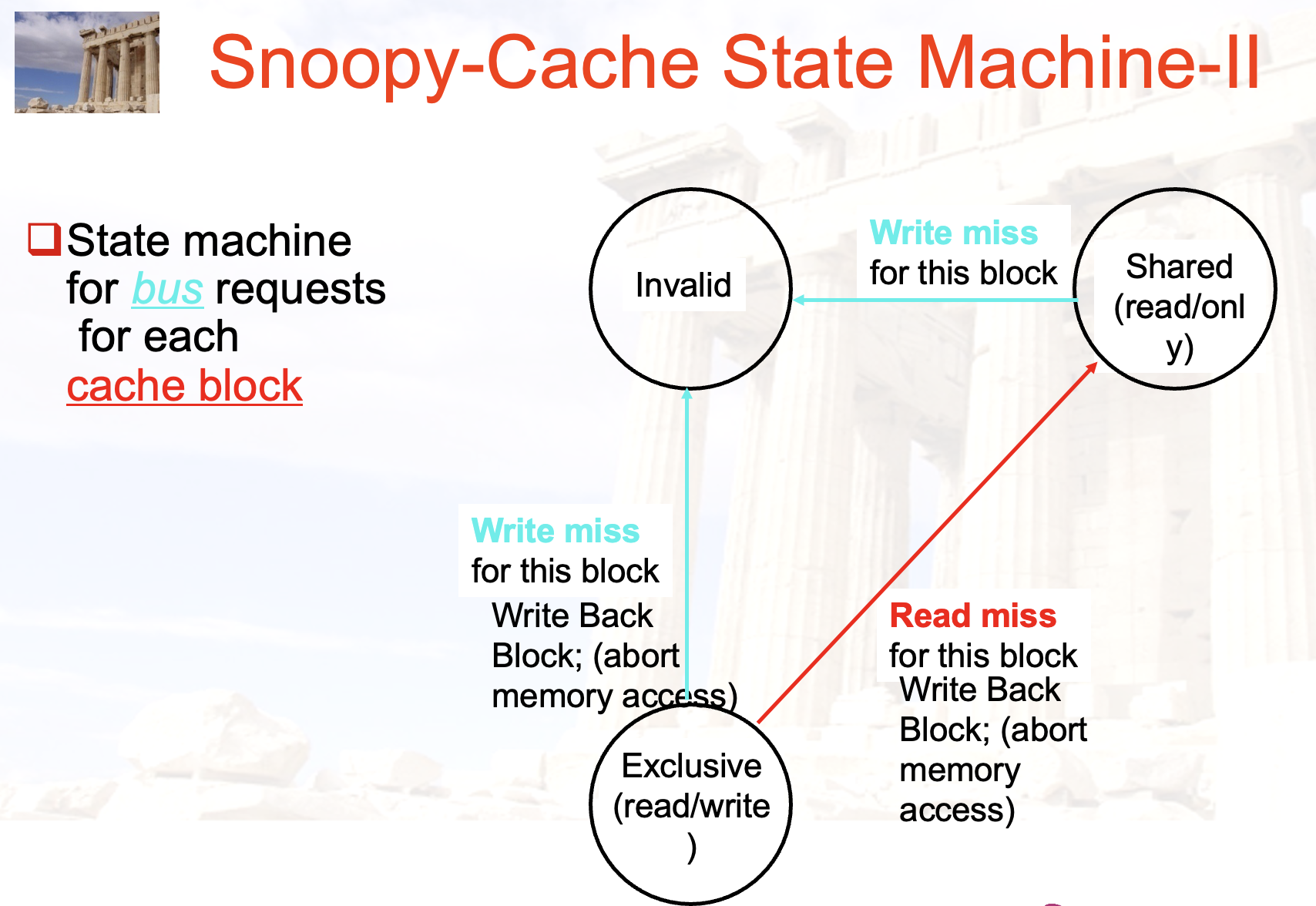

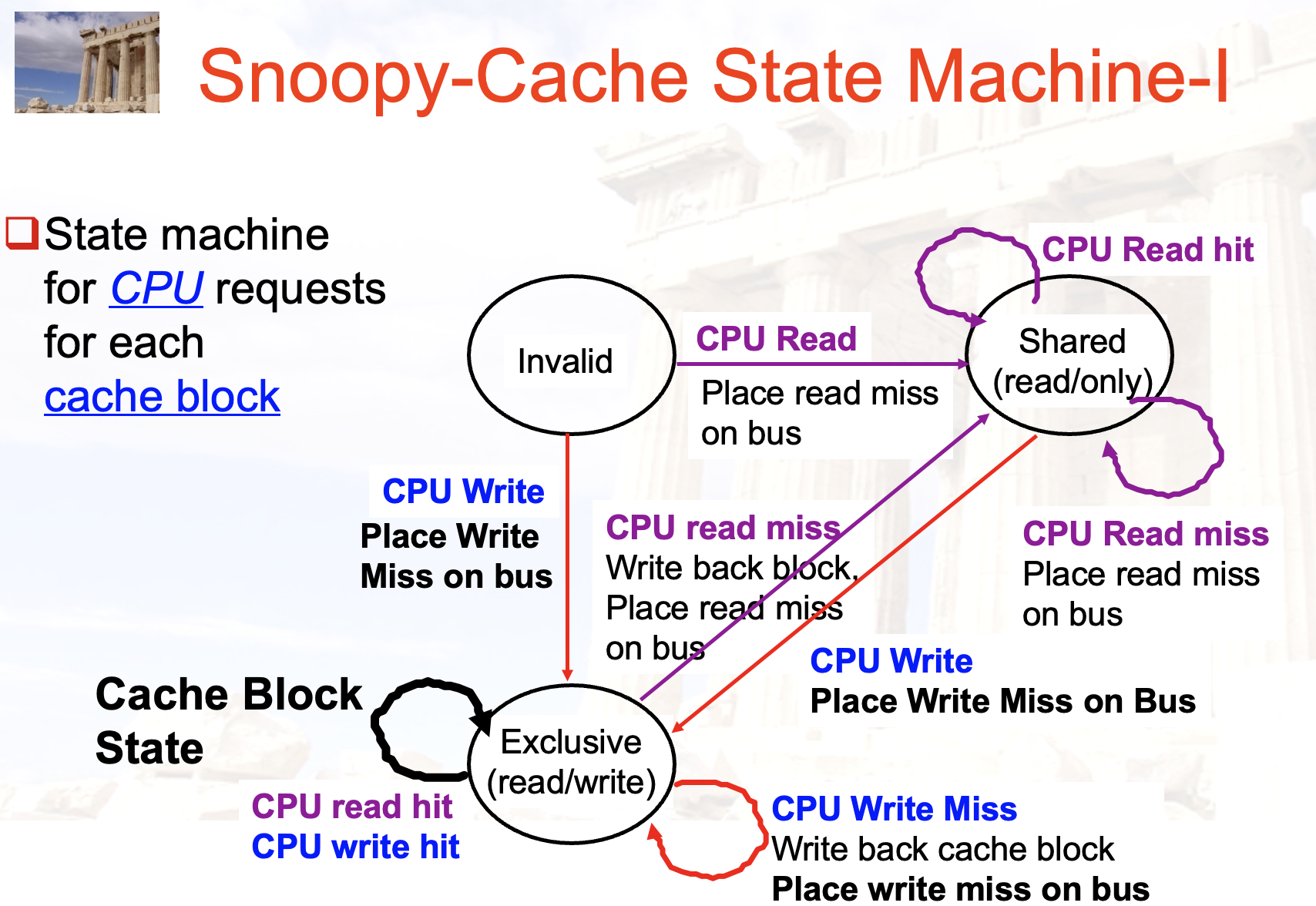

2.4 Snooping 协议：状态机¶

每块缓存接收两种信号：

Processor（来自自己所在的处理器）
- CPU Read, CPU Write
Bus（来自其他处理器）
- BUS Read, BUS Write

在教材的 Simple write-invalidate protocol 例子中，每个缓存块有三种状态：

Invalid：无效（Valid = 0）
Shared：共享（Valid = 1, Dirty = 0）
Exclusive：独占（Valid = 1, Dirty = 1）

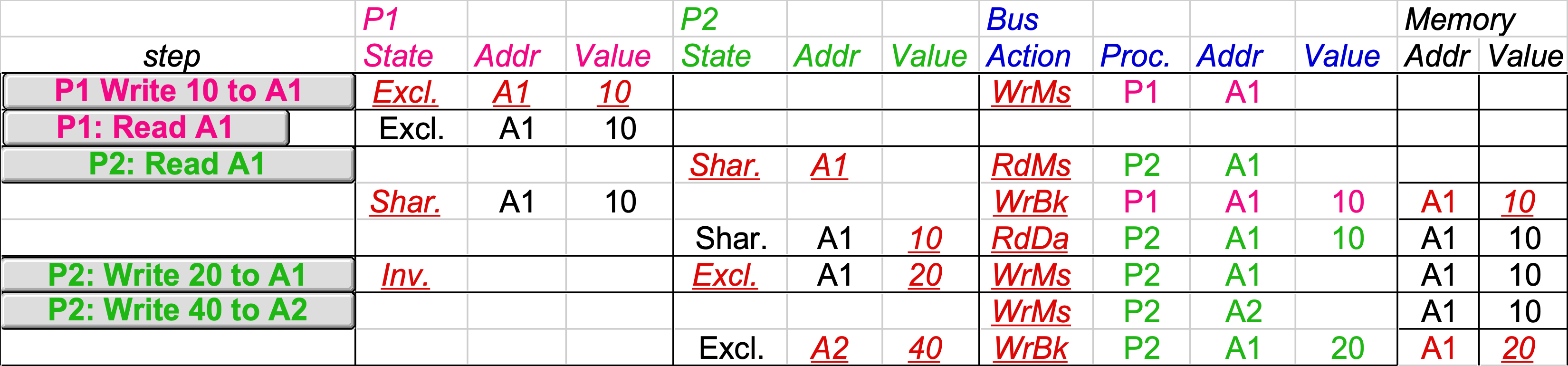

2.5 Snooping 协议：例子¶

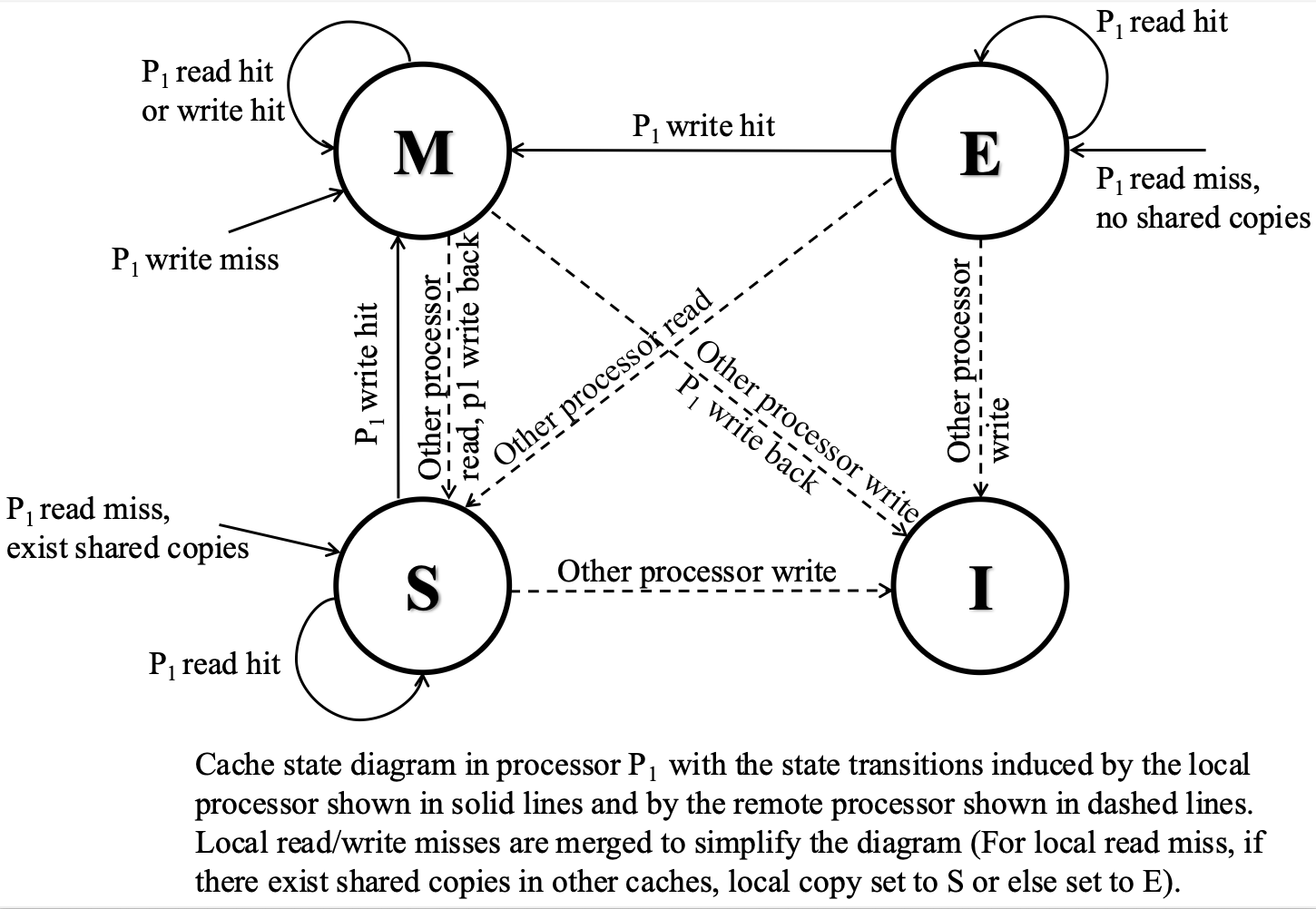

2.6 拓展：MESI 协议¶

2.7 目录协议：概述¶

记录内存中每一块的状态
- 这个状态叫做 directory
目录中的内容
- 每一块的状态：shared/uncached/exclusive
- 哪些处理器有这个块的副本：用 bit vector 来表示
- dirty/clean
可以在 distributed memory 中实现，也可以在被组织成 banks 的 centralized memory 中实现

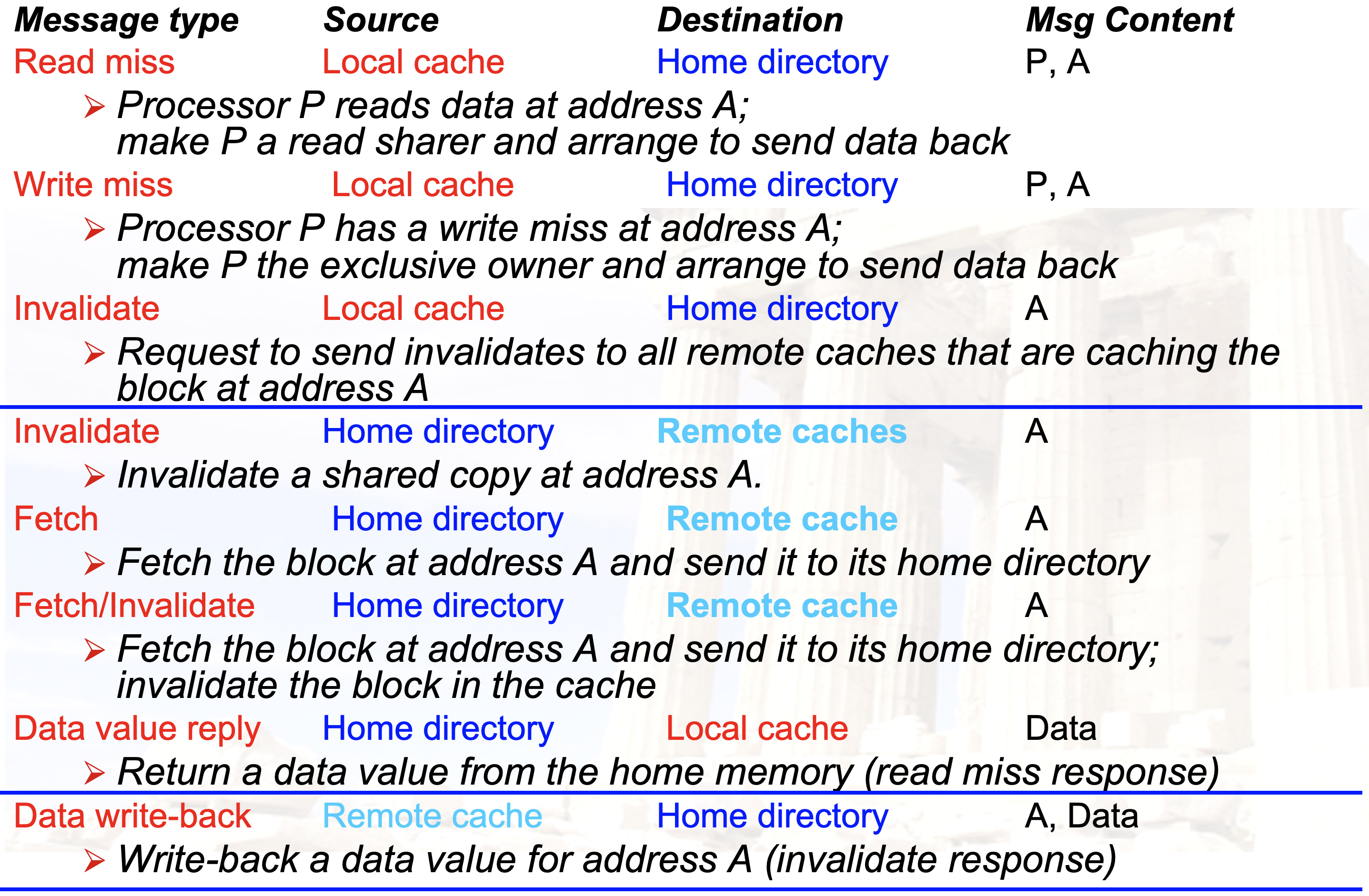

2.8 目录协议：原理¶

对一个内存的操作，涉及三个处理器的概念：

Local node：发起请求的处理器
Home node：对应内存地址所在的处理器
Remote node：拥有这个副本的处理器

3. 同步（Synchronization）¶

3.1 同步：概述¶

多个线程对同一块内存进行读写
需要保证对同一块内存的读写是有序的
一般使用硬件原语来实现
- 不被打断的 fetch&update memory 操作
对于大型多处理器来说，同步经常是一个性能瓶颈

3.2 同步：原语¶

常见的硬件原语：

Atomic Exchange：寄存器与内存交换
Test-and-set：测试并设置
Fetch-and-increment：取出并加一

这些操作都是原子性的，不能被打断

我们可以用这些原语来实现一些常见的同步操作，例如锁：

# 使用 Atomic Exchange 实现锁
          DADDUI     R2, R0, #1
lockit:   EXCH       R2, 0(R1)
          BNEZ       R2,  lockit

# 使用 Test-and-set 实现锁
lockit:   T&S          R2, 0(R1)
          BNEZ       R2,  lockit

对于取出、加一并存回的操作，很难在一个周期内完成，这里使用一对原子操作来实现：

Load-Linked：取出并存入寄存器（RISC-V 中叫做 load-reserved）
Store-Conditional：存入内存
- 如果在 Store-Conditional 之前，内存没有被其他处理器修改，那么就可以成功存入
- 否则失败，返回失败信号
将共享数据的读写操作分开
可以通过 LL 与 SC 实现：

# Atomic Exchange
try:    mov x3,x4       ;mov exchange value
    lr x2, x1           ;load reserved from
    sc x3,0(x1)     ;store conditional
    bnez x3,try     ;branch store fails
    mov x4,x2       ;put load value in x4?

也可以通过 LL 与 SC 实现：

# Fetch-and-increment
try:    lr x2,x1            ;load reserved 0(x1)
    addi x3,x2,1        ;increment
    sc x3,0(x1)     ;store conditional
    bnez x3,try     ;branch store fails

3.3 实例：Spinlock¶

用户级别的同步方式。处理器不断地检查一个变量的值，直到它变成 0。这个变量叫做锁。

          addi  x2, x0，#1
lockit:     EXCH    x2,0(x1)    ;atomic exchange
          bnez  x2,lockit   ;already locked?

可以看到每一次尝试 EXCH 都会导致总线的开销，性能较差。

优化：

try:        li      x2,#1
lockit:   lw       x3,0(x1)       ;load var
          bnez     x3,lockit       ;not free=>spin
          EXCH  x2,0(x1)       ;atomic exchange
          bnez     x2,try             ;already locked?

也可以用 LL 与 SC 来实现：

lockit: LL         x2,0(x1)         ;load linked
        BNEZ    x2, lockit      ;not free=>spin
        Addui    x2, x0, #1          ;locked value
        SC         x2, 0(x1)       ;atomic exchange
        BEQZ    x2, lockit          ;already locked?
