Chapter 3-1：ILP 与 Scoreboard 算法

约 1793 个字 3 行代码 2 张图片 预计阅读时间 6 分钟

目录
  • 准备工作：基础流水线的功能拓展
  • 核心知识：ILP 概念及手段
    • 硬件方法
      • 动态调度
        • Scoreboard 算法

1. 基础流水线的功能拓展

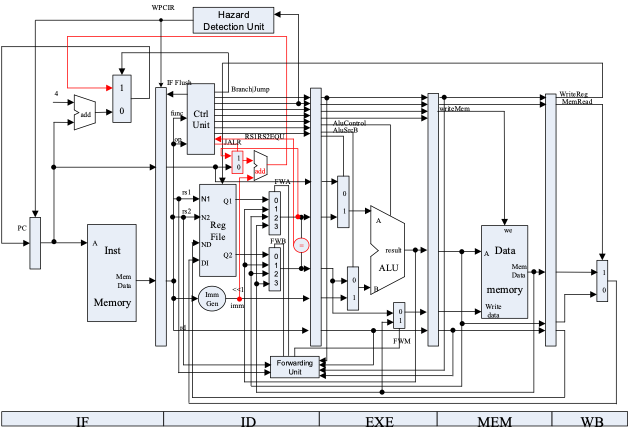

1.1 回顾以前的流水线 CPU


1.2 功能拓展

为了引入 FP 计算功能（包含浮点加减法、浮点/整数乘除法等），我们选择修改流水线中的 EX 阶段，引入更多的 FU（Function Units），也即：

graph LR
  A[IF] --> B[ID]
  B --> C[EX: Integer]
  C --> D[MEM]
  D --> E[WB]
  B --> F[EX: FP Adder]
  B --> G[EX: Multiply]
  B --> H[EX: Divide]
  F --> D
  G --> D
  H --> D

1.3 FU 的计算延迟

由于不同 FU 操作时间不同，引入两个概念：

  • Latency: 【上一个指令产生结果】与【下一个指令使用结果】之间的时间间隔
    • Latency = (FU Time - 1) cc.
  • Initiation interval: 两条指令发射入同一个 FU 之间，必须至少间隔多少个时钟周期
    • 如果该 FU 完全流水化（Fully Pipelined），那么 initiation interval 就是 1
    • 如果该 FU 非流水化（Non Pipelined，或者叫完全非流水化），那么 initiation interval 就是 [latency + 1]

例如：

FU Latency Initiation Interval
Integer ALU 0 1
Data Mem(Int. & FP Loads) 1 1
FP Adder 3 1
FP Mult.(also Int.) 6 1
FP Div.(also Int.) 24 25

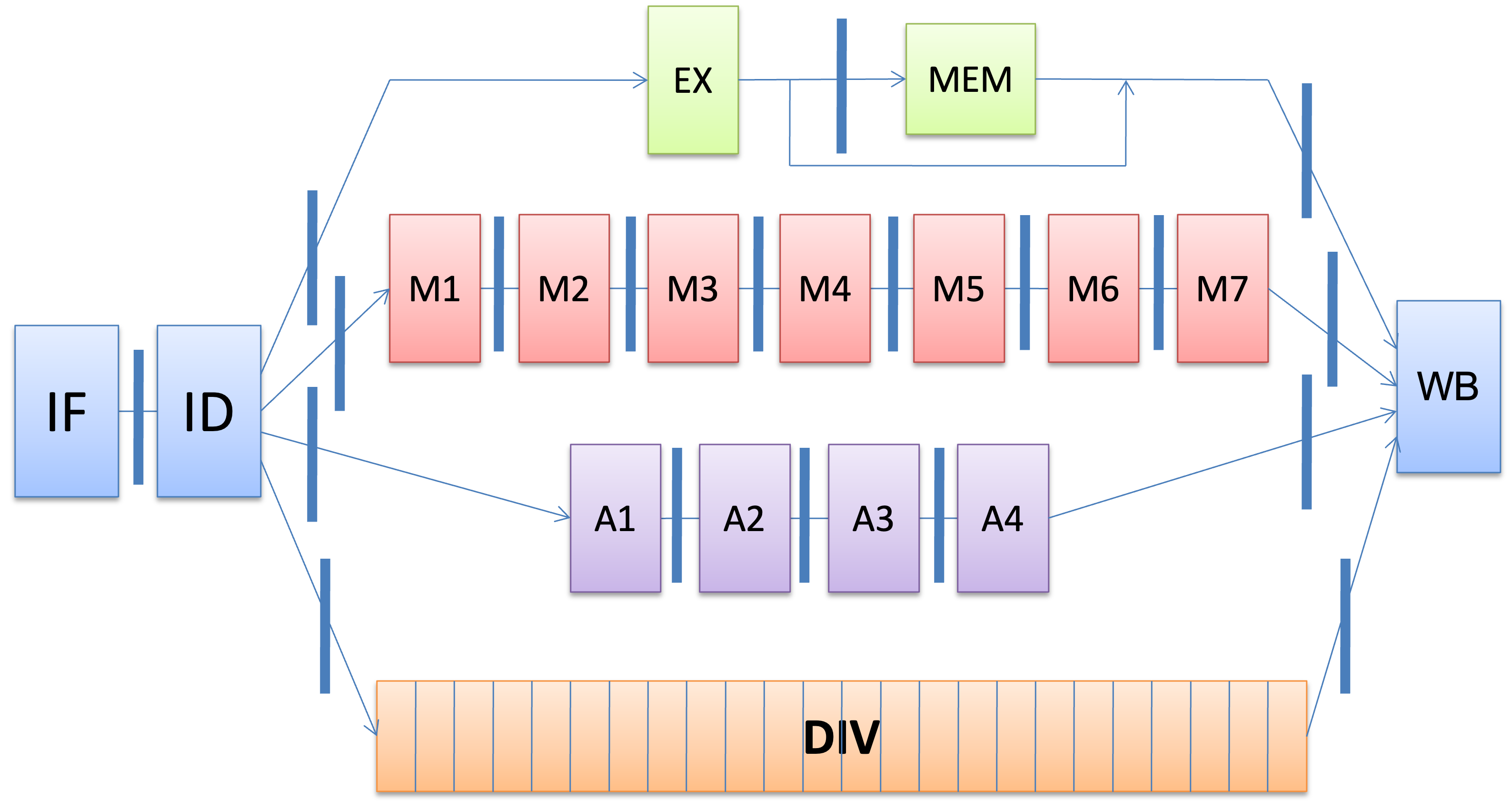

对应着以下的示意图：


1.4 存在的问题

  • 需要添加新的流水线寄存器
  • 由于除法器是非流水化的，有可能发生结构冲突
  • 由于指令执行时间不同
    • 可能发生同一个周期内多条指令同时写回寄存器的问题
    • 可能发生写寄存器顺序错乱问题：WAW 数据冲突
  • 由于某些操作执行时间较长，RAW 冲突造成的停顿会更多
  • 由于乱序完成，精确中断可能是一个问题

想一想

会存在 WAR 冲突吗？

1.5 数据冲突的分类

  • RAW: Read After Write，读操作在写操作之后
    • 例如：R1 = R2 + R3; R4 = R1 + R5;
    • 被称为 true dependency，也就是只有 RAW 才是真正的数据依赖，且不能消除
  • WAR: Write After Read，写操作在读操作之前
    • 例如：R1 = R2 + R3; R2 = R4 + R5;，如果第二条指令在第一条指令读寄存器之前完成，R2 的值错误
    • 被称为 anti dependency，可以通过寄存器重命名解决，所以也叫 naming dependency
  • WAW: Write After Write，两个错误的写操作顺序
    • 例如：R1 = R2 * R3; R1 = R4 + R5;，由于乘法更慢，有可能后完成，R1 的最终值错误
    • 被称为 output dependency，也可以通过寄存器重命名解决，也是一种 naming dependency

1.6 解决上述问题

  • 解决结构冲突
    • 每个 FU 设置一个 busy 位，开始执行设置为 1，结束执行设置为 0
    • 需要注意：不同 FU 的流水化程度不同
  • 解决同时写回冲突
    • 设计移位寄存器。如果当前开始执行的指令要在 N 个周期后写回，则将预约寄存器的第 N 位置位。每个时钟周期，预约寄存器整体左移。这样就可判断当前 M 个周期后是否有指令需要写回
  • 解决 WAW 冲突
    • 记录每个 FU 将会写回到什么位置，同时利用预约寄存器判断目前 FU 将会在多久以后写回，这样只需要等待，直至当前指令在其之后写回。
  • 解决 RAW 冲突
    • 记录每个 FU 将会写回到什么位置，同时利用 busy 来判断该 FU 是否仍然未完成执行。如果未完成，等待直到结果已经写回。

2. ILP 简介

2.1 ILP

Instruction Level Parallelism，指令级并行

  • 试图寻找【指令之间能够 overlap 执行】的机会
  • 目标是尽可能减小 CPI（Cycles Per Instruction）
    • CPI = 理想 CPI + 各种冲突导致的 CPI 增加
  • 在一个基本块（代码段没有分支跳转）中，指令之间的 ILP 机会比较少
    • 块内的指令，尤其是算数指令一般都有相互的依赖关系

2.2 Exploiting ILP

如何发现、利用 ILP？两大类方法：

  • 软件的、静态的方法
    • 编译器优化等
  • 硬件的、动态的方法
    • 动态调度、多发射等

需要保证程序执行的正确性：

  • 维持数据流正确
  • 维持异常行为正确

3. ILP：硬件方法

3.1 硬件方法

  • 动态调度
    • Scoreboard 算法
    • Tomasulo 算法
  • 动态分支预测
    • 预测器
    • 精确中断与 ROB
  • 多发射
    • 超标量

3.2 Scoreboard 算法：目的

假设有这样一段程序：

DIVD    F0,F2,F4
ADDD    F10,F0,F8
MULD    F12,F8,F14
  • 由于除法器是非流水化的，DIVD 指令需要很多个时钟周期
  • 由于数据依赖，第二条指令需要等待第一条指令完成才能发射
  • 第三条指令与前面两条没有任何数据依赖
    • 在之前的设计中，由于需要顺序发射，第三条指令需要推迟到很后面才执行
    • 能不能让第三条指令提前执行？

3.3 Scoreboard 算法：思想

  • 允许原本被 stall 阻塞住的指令提前执行
  • 而仍然维持数据流的正确性
  • 出现了乱序执行、乱序完成，但是按序发射

Scoreboard 是一种动态调度。这个【动态】体现在：

  • 能解决编译时无法确定的一些数据依赖
  • 简化编译器的实现：不同的架构可以对应同一种汇编的实现

3.4 Scoreboard 算法：硬件设计

流水线划分为五个阶段：

  • IF：取指令
  • IS：Issue。这一阶段负责解码指令、监视结构冲突
  • RO：Read Operands。监视数据冲突，读取操作数
  • EX：送到不同的 FU 执行
  • WB：写回结果

想一想

MEM 阶段去哪了？

设计三张表：

  • 指令状态表 Instruction Status Table
    • 记录指令的状态，在哪个阶段
  • 功能单元状态表 Functional Unit Status Table
    • busy：FU 是否空闲；op：FU 正在执行什么操作
    • Fi, Fj, Fk：FU 的操作数对应着哪个寄存器
    • Qj, Qk：FU 的操作数如果没准备好，应该从哪个 FU 读取
    • Rj, Rk：操作数是否准备好
  • 寄存器状态表 Register Status Table
    • 如果某个寄存器的值正在被某个 FU 的操作生成，填入这个操作的编号
    • 生成好了之后，填入实际值

3.5 Scoreboard 算法：总结

  • Issue：以下情况，允许发射
    • FU 空闲（避免了结构冲突）
    • 其他正在执行的指令，没有任何一条要写回与本指令相同的 Rd（避免了 WAW 冲突）
  • Read Operand：
    • 当且仅当两个源寄存器都准备好了，才读数
  • Execution：
    • 一条指令执行完成后，记得更新计分牌
  • Write Back：
    • 要写回的时候看这个目的寄存器是否在某个 FU 的 ready list 中为 yes
    • 如果是 yes，说明有指令正在读寄存器，等读完再写回（避免了 WAR 冲突）

3.6 Scoreboard 算法：存在的问题

  • 发射窗口大小
    • 目前（没有分支预测），我们的发射窗口只能 cover 一个 basic block 内部的指令
  • FU 的数量、种类和延迟是瓶颈
  • WAR 和 WAW 冲突需要解决，大量花费时间
    • 可以通过显式的寄存器重命名来解决
    • Tomasulo 算法也是一种解决方案
  • 乱序完成导致不能精确中断
